主な特徴と構造設計

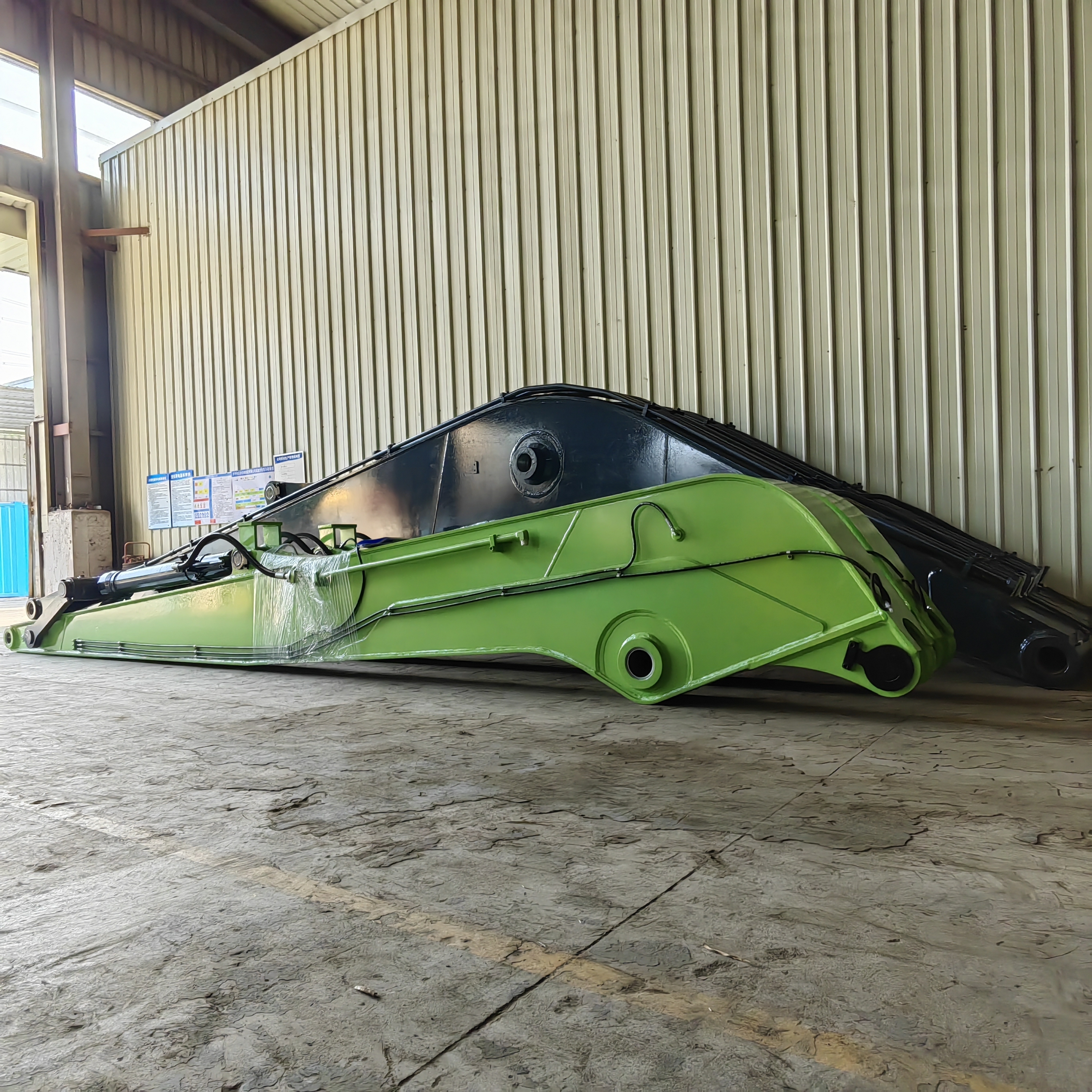

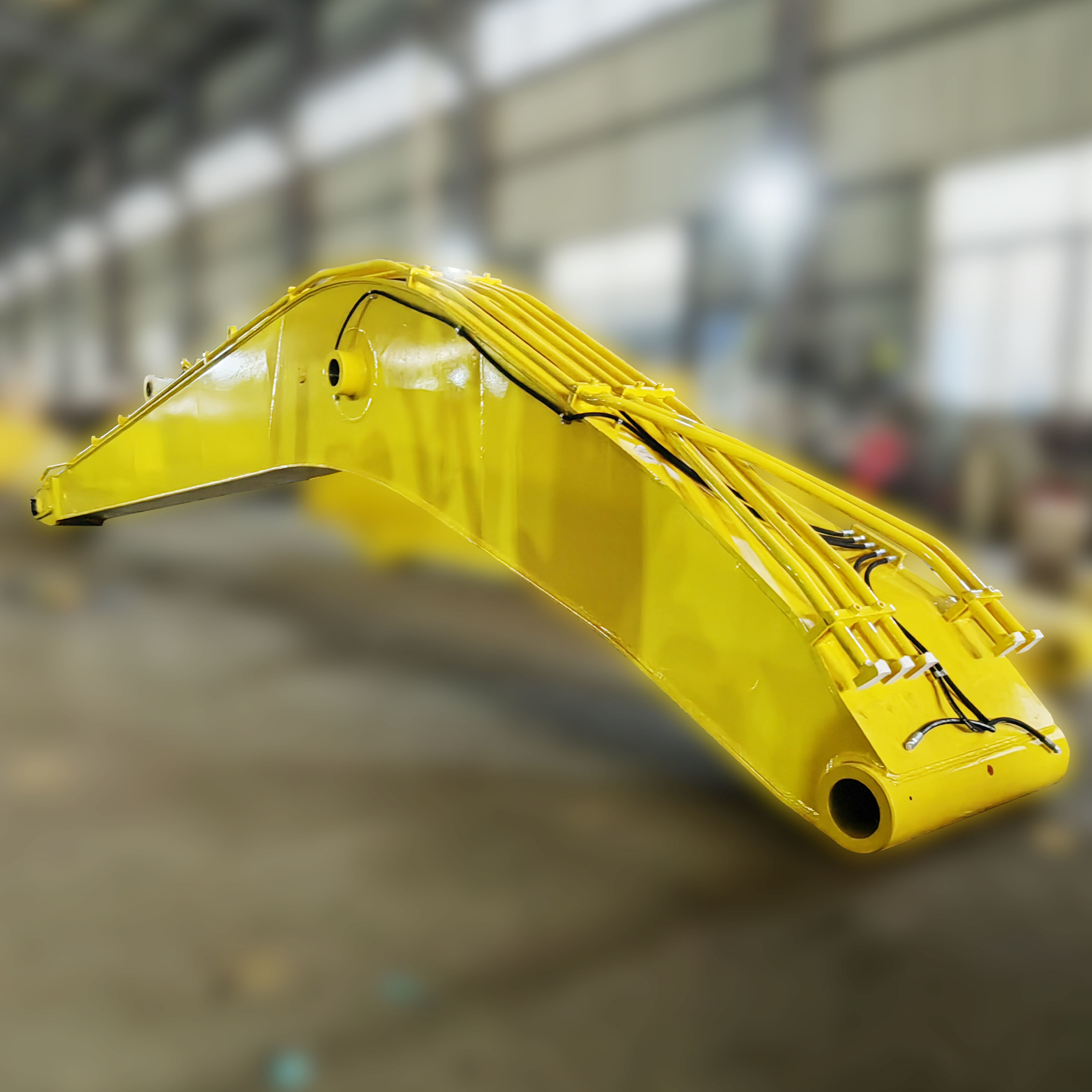

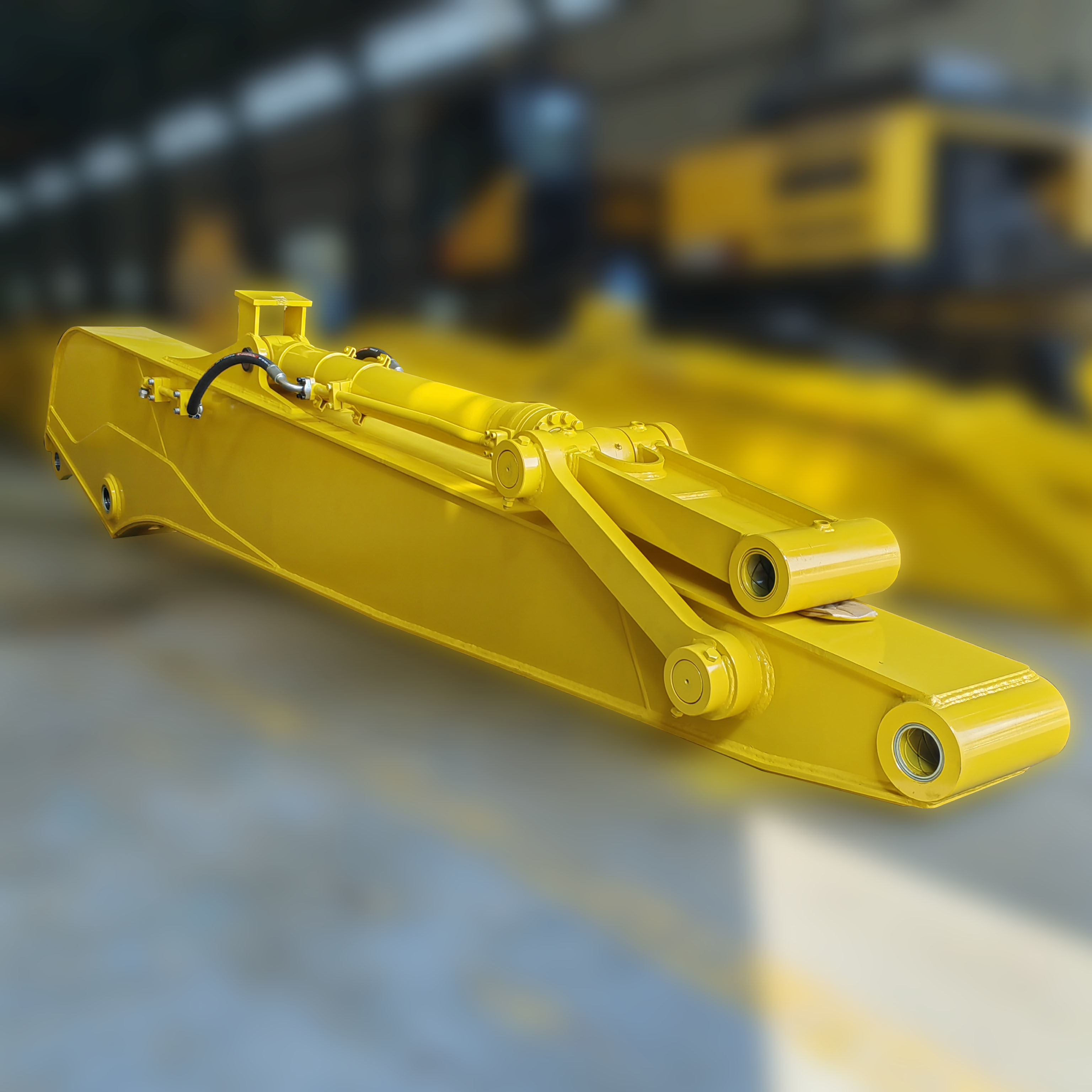

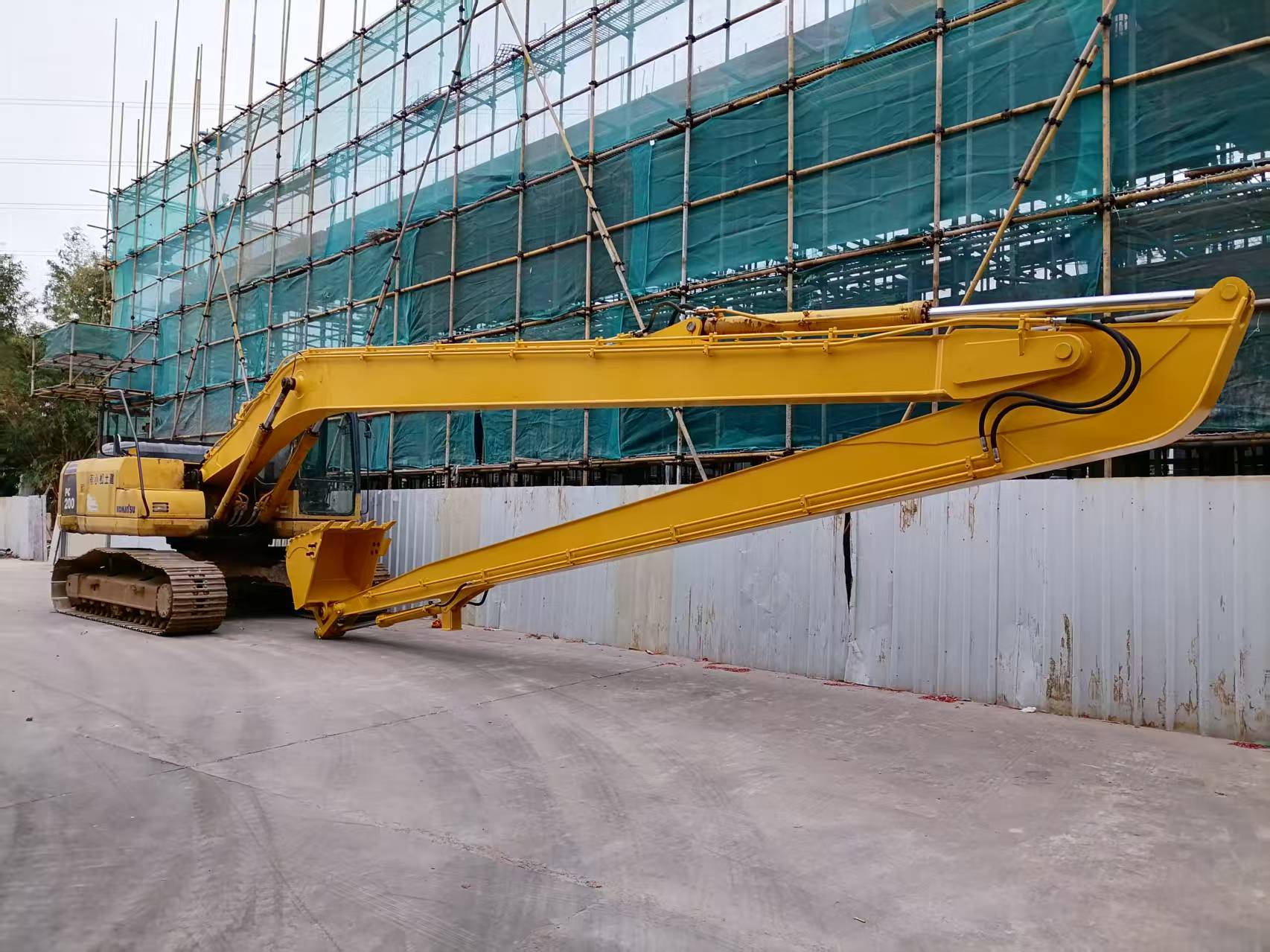

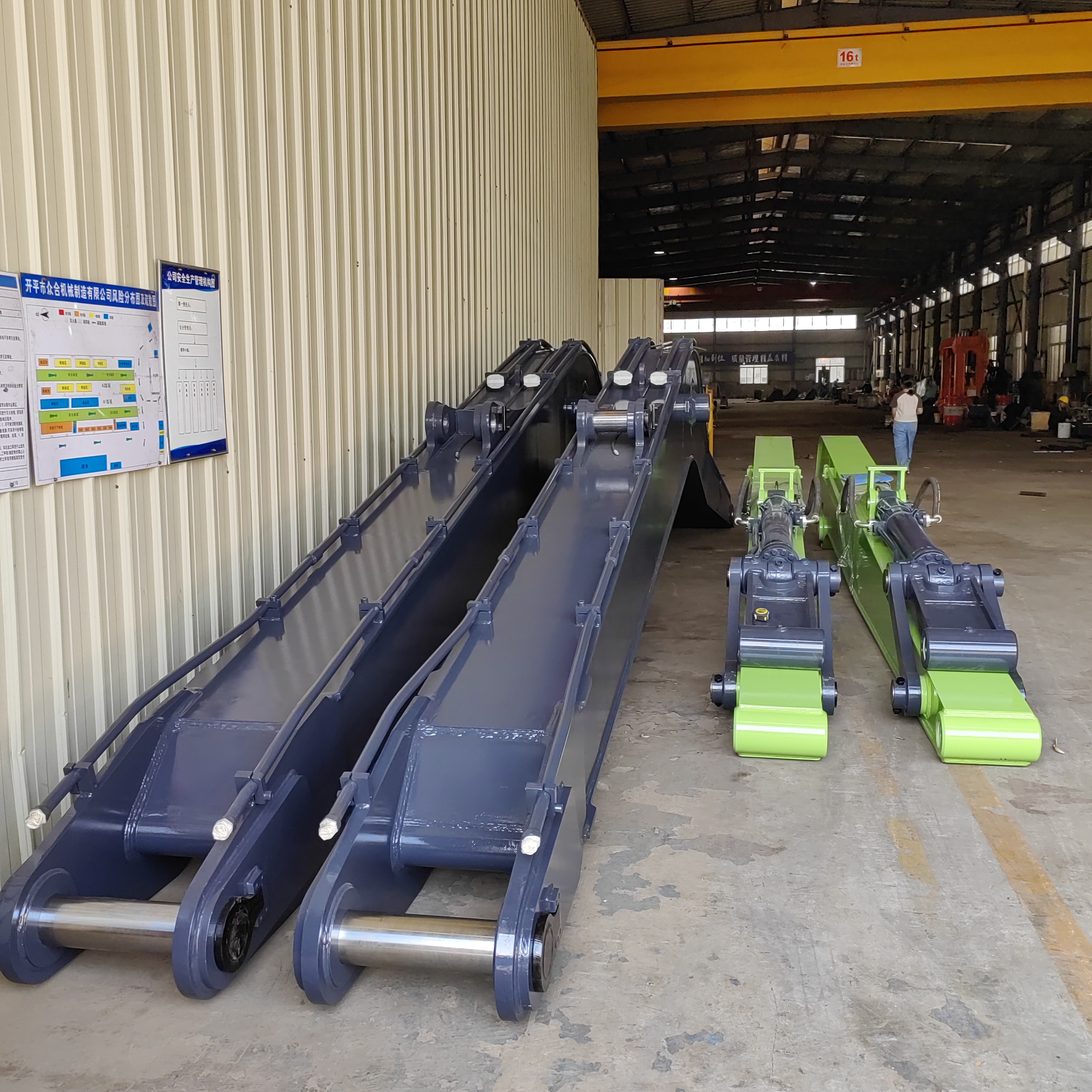

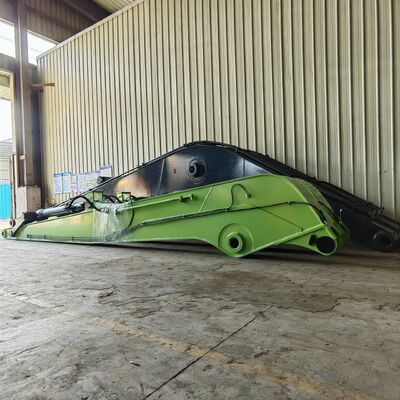

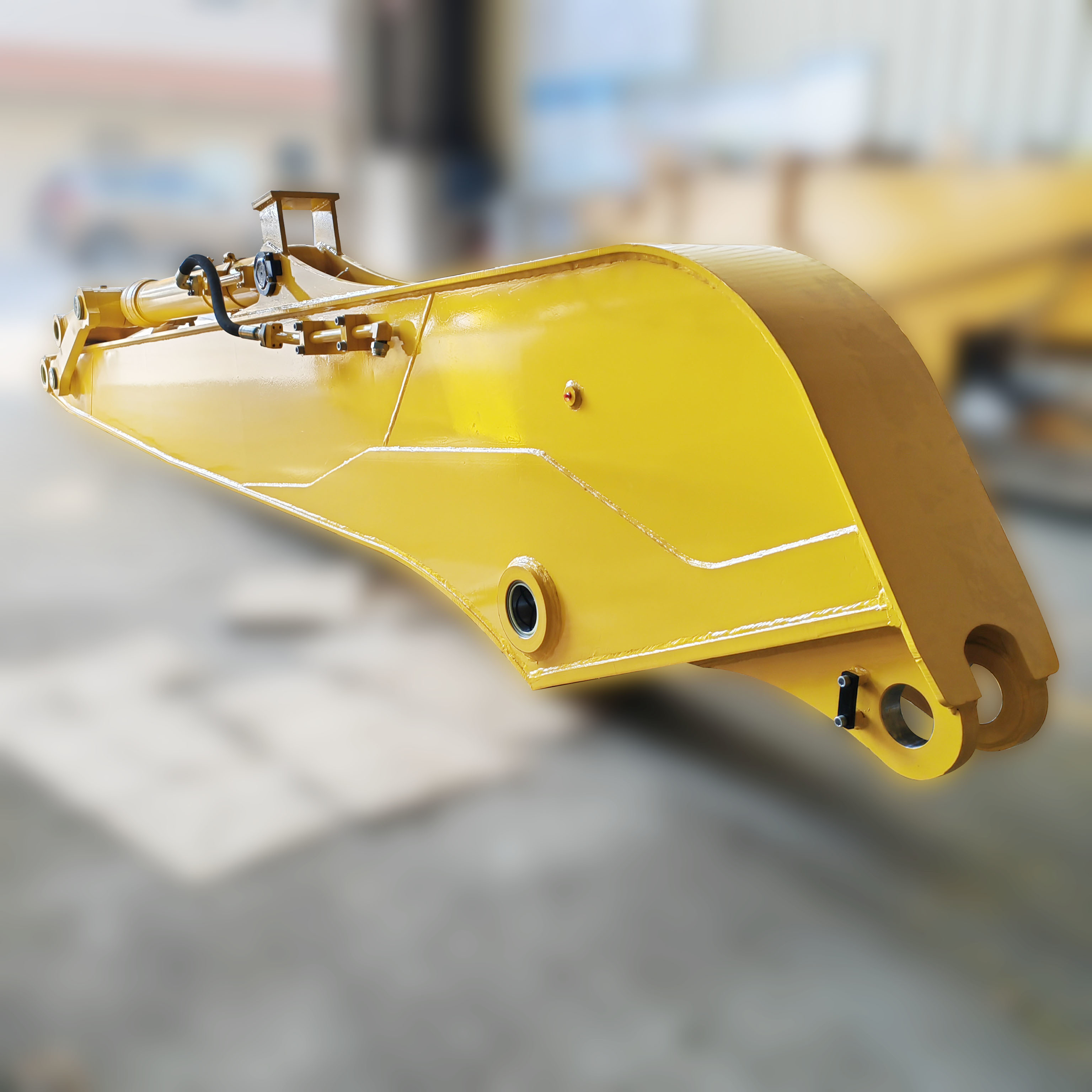

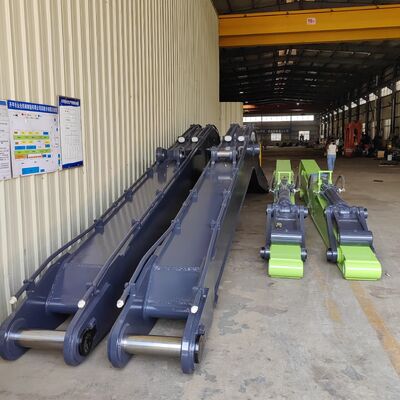

油圧ショベルのロングアーム（ブームエクステンションまたはロングリーチアタッチメントとも呼ばれる）は、標準的な油圧ショベルの作業範囲を大幅に拡大するように設計された特殊な改造です。元のブームとスティックを交換または延長することにより、これらのアタッチメントは、構成に応じて10メートルから40メートルを超える作業半径を達成できます。設計では、構造的完全性を維持しながら重量を管理するために、通常、WELDOXなどの高強度低合金（HSLA）鋼が使用されます。
 |
* 浚渫 * 河川工事 |
|
* 木材をつかむためのキャリーグラブ * ロングリーチ |
構造構成は、アプリケーションの要件に基づいて一般的に3つのタイプに分類されます。

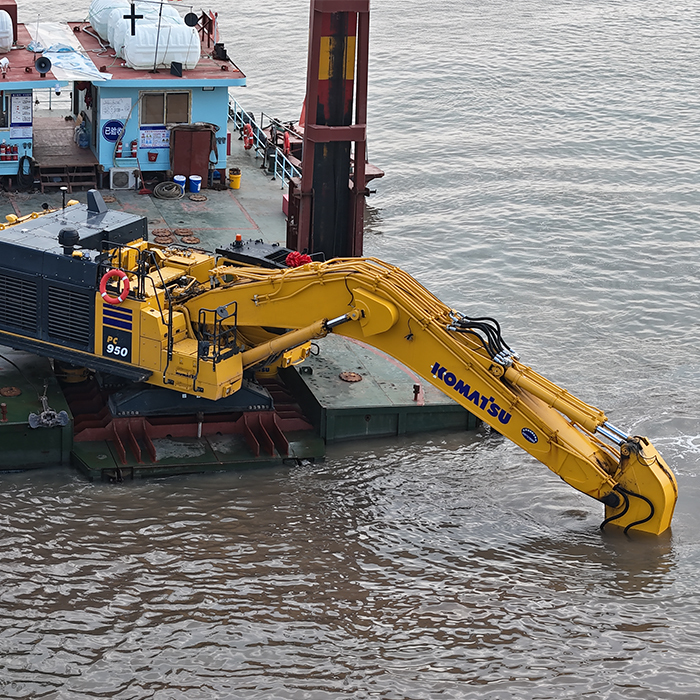

2段式：これは、深掘り作業で最も一般的な改造です。延長されたブームと長いスティックで構成されます。主に、水平リーチと深さが重要な法面仕上げ、深い基礎ピット掘削、河川浚渫に使用されます。
3段式：「解体アーム」とも呼ばれるこの構成には、追加の関節ポイント（中間アーム）が含まれています。これにより、垂直リーチが大きくなり、高層ビルの解体（最大30メートル）に最適です。バケットまたはブレーカーの固定または油圧角度調整機能を備えていることがよくあります。
スライド式/テレスコピックアーム：垂直精度のために設計されたこのタイプでは、アームをテレスコピックに伸長および収縮させることができます。深い狭い縦坑やケーソン掘削用のグラブバケットと組み合わせて使用されることが多く、作業のフットプリントを最小限に抑えます。
製造プロセスと生産詳細
ロングアームの製造は、単純な溶接をはるかに超える精密工学のタスクです。応力分布をシミュレートし、負荷下での構造的故障を防ぐために、高度なコンピュータ支援設計（CAD）と有限要素解析（FEA）が必要です。
材料選択と切断
製造プロセスは、高張力鋼板（主プレートの場合は通常10〜12mm厚）の選択から始まります。現代の製造では、CNCプラズマ切断機を使用して、サイドプレートと内部補強リブの複雑な形状をミリメートル単位の精度で切断します。この精度は、内部コンポーネントの適切なフィットアップに不可欠です。
溶接と組み立て
組み立て段階では、ロボットまたは熟練した手動溶接が行われます。耐久性を確保するために、メーカーは主継ぎ目にサブマージアーク溶接またはCO2シールドアーク溶接を採用しています。内部構造は、ねじり力に抵抗するためにバッファープレートとボックスセクション設計で補強されています。
機械加工と仕上げ
主構造が溶接されたら、ブームは溶接熱による内部応力を除去するために応力緩和処理（多くの場合振動エージング）を受けます。ピン穴（ボア穴）は、油圧シリンダーとリンケージとの完璧な位置合わせを確保するために、大型の水平ボーリング盤を使用して精密にボーリングされます。最後に、ユニットは錆やミルスケールを除去するためにショットブラスト処理を受け、その後、防錆プライマーとトップコートが塗布されます。
よくある質問（FAQ）
Q1：ロングアームのメンテナンス要件は何ですか？
A：延長された構造への高い応力のため、メンテナンスは非常に重要です。
潤滑：ピンとブッシュへのグリス塗布は不可欠です。少なくとも1日に2回グリスを注入することをお勧めします。泥や水没した条件で作業している場合は、研磨摩耗を防ぐために、グリス塗布前にピンを清掃する必要があります。
点検：溶接の割れ、特に溶接の根元とつま先付近の定期的なチェックが必要です。構造疲労の兆候は直ちに処置する必要があります。
Q2：ロングアームの製造における典型的なリードタイムはどのくらいですか？
A：複雑さ（2段式対3段式）と特定のトン数によって異なりますが、製造プロセスは通常15日から30日かかります。これには、設計シミュレーション、材料調達、溶接、機械加工、塗装に必要な時間が含まれます。
