| 製品名 | 杭打ちブームアーム |
| 材質 | Q355B/Q690D |
| 適合する油圧ショベル | 20-52トン |
| 色 | イエロー/レッド/オレンジ/カスタマイズ可能 |
| 長さ | 11-18.5m |
| 油圧ショベル (トン) | 全長 (mm) | ブーム (mm) | アーム (mm) | 杭打ち高さ (mm) | カウンターウェイト (トン) |
| 30-36 | 13800 | 10000 | 3800 | 15400 | 3 |
| 30-36 | 15000 | 10500 | 4500 | 17100 | 5 |
| 40-45 | 15800 | 11000 | 4800 | 17900 | 3 |
| 40-45 | 16800 | 11500 | 5300 | 18500 | 5-6 |
| 45-50 | 19000 | 12500 | 6500 | 21000 | 6-7 |
油圧ショベル杭打ちブームアーム/杭打機の利点
ブームと水平線の角度は88°に達することができます。ブームとアームの角度は160°に達することができます。
1. 同じ長さの杭打ちアームと比較して、当社の製品はより高く杭打ちできます。
2. 90度のエルボージョイントを採用し、ホースの曲がりを避け、耐用年数を向上させます。
3. ボックスには横方向および縦方向の補強リブが内蔵されており、杭打ちブームの引張強度を向上させます。
4. シームレス精密鋼管
5. 集中潤滑システム
6. 3層4パス溶接
7. ブームシートスリーブは一体成形プロセスを採用
8. グラファイト合金銅スリーブ
9. 油圧配管セクション設計、後のメンテナンスに便利
10. 応力箇所に多層補強リブプレートを採用、より堅牢で一体成形
11. 杭アームの後部ブッシュは、脱落を防ぐためにボード全体で包まれています。

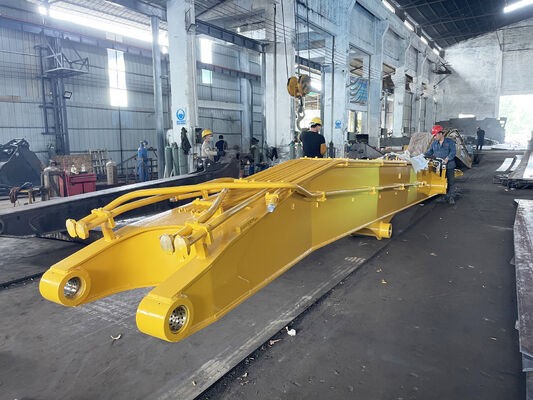

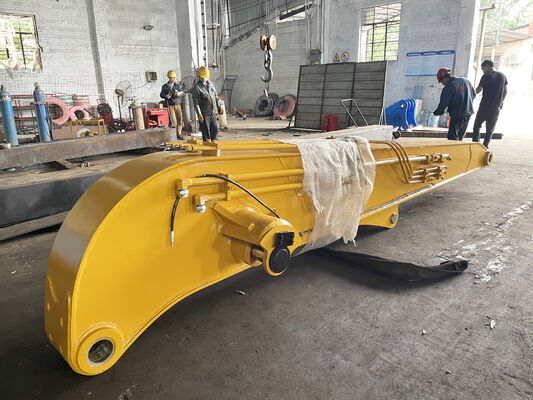

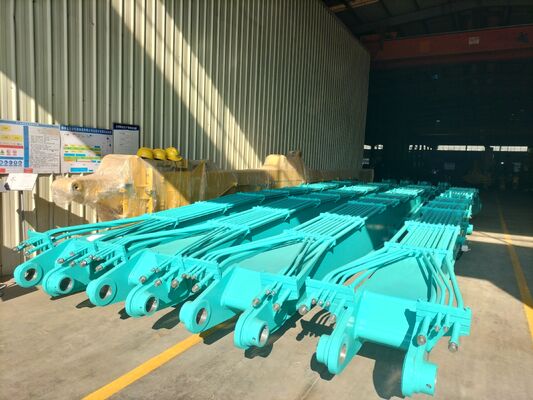

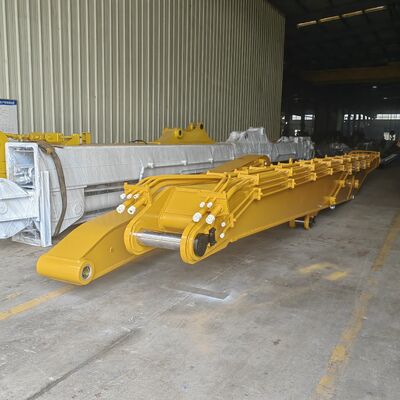

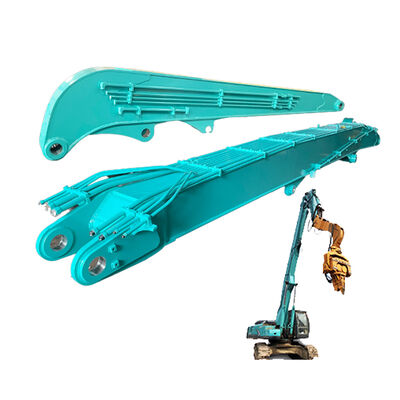

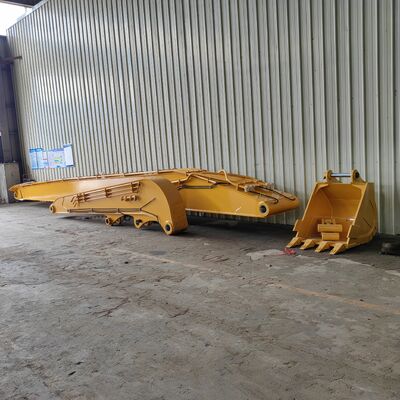

杭打ちブームアームの写真
品質管理
溶接後検査
精度検査
溶接ビード検査
商品発送前の検査
動作テスト
最初のシステムは技術設計図面レビューメカニズムです。
2番目のシステムは半製品レビューメカニズムです（各プロセスには、前のプロセスの検出テストがあります）。
3番目のシステムは完成品テストです。
（塗装前に、設計サイズが溶接サイズと一致しているか、設置サイズが設計要件を満たしているかを確認するために、全体検査が実施されます。）
要約すると、すべてのZHONGHE製品は、出荷前に品質が保証されるように、上記の3段階検査システムに合格しています。
